| 1006 オス・メスコネクター External pipe/PF30°MIS swivel |
1007 メスコネクター Internal pipe/PF30°MIS |
1007 メスコネクター（Oリング付） Internal pipe/JIS O-ring boss |
|---|---|---|
 |
 |
 |
 |
 |
 |
| 1008 メス スイベルコネクター Internal pipe/PF30°MIS swivel |

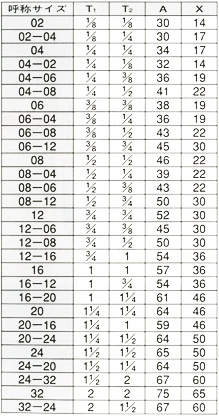

1009 オス コネクター External pipe/PF30°MIS |
1009 オス コネクター（Oリング付） JIS O-ring boss/PF30°MIS |
 |
 |
 |
 |
 |
 |
| 1010 メス・メスユニオン PF30°MIS swivel/PF30°MIS swivel |
1011 オス・オスユニオン PF30°MIS/PF30°MIS |
1012 オス・オス フレアーユニオン PF30°FCS/PF30°FCS |
 |
 |
 |
 |
 |
 |

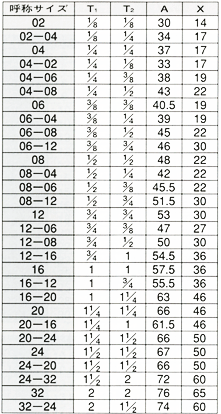

| 1013 オスコネクター External pipe/PF30°FCS |
1016 オス・メスコネクター External pipe/PF30°FCS swivel |
1017 メスコネクター Internal pipe/PF30°FCS |
 |
 |
 |
 |
 |
 |
| 1018 メス スイベルコネクター Internal pipe/PF30°FCS swivel |

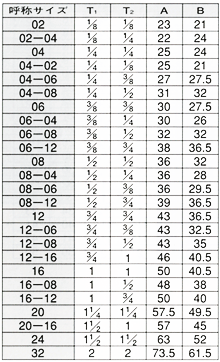

1033 オス90°エルボ EXternal pipe/PF30°FCS |
1033 オス90°座付エルボ JIS o-ring boss(adj)/PF30°FCS |
 |
 |
 |
 |
 |
 |

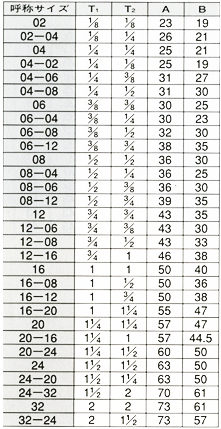

| 1034 オス90°エルボ External pipe/PF30°MIS |
1034 オス90°ロング座付エルボ JIS o-ring boss(adj)/PF30°MIS |
1035 オス45°エルボ External pipe/PF30°FCS |
 |
 |
 |
 |
 |
 |
| 1035 オス45°座付エルボ JIS o-ring boss(adj)/PF30°FCS |
1036 オス45°エルボ External pipe/PF30°MIS |
1036 オス45°座付エルボ JIS o-ring boss(adj)/PF30°MIS |
 |
 |
 |
 |
 |
 |
| 7001 ORS Oリング ボス コネクター ORS/JIS O-ring boss |
7011 ORS オス コネクター ORS/PT pipe |
|
 |
 |
|
 |
 |

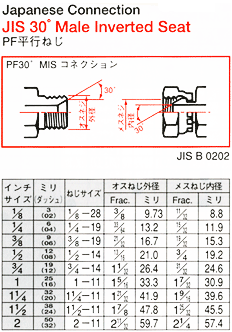

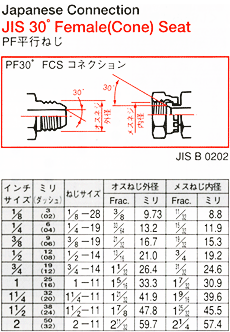

| ORSタイプ コネクション | PF オスネジタイプ コネクション | PF メスネジタイプ コネクション |
|---|---|---|
 |
 |
 |

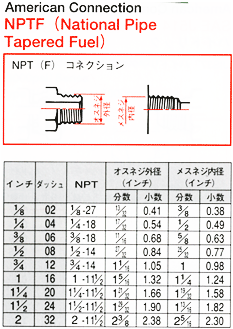

| Mネジタイプ コネクション | NPTタイプ コネクション | UNFタイプ コネクション |
 |
 |
 |
